规划征询
在动力锂电池的出产造作中 ，电芯入壳后 ，必要将电芯壳体和顶盖通过焊接进行衔接 ，达到电芯与表界隔离的作用。当前的通例解决规划是先将壳体和顶盖进行预焊 ，而后进行满焊。
满焊 ，又称全焊 ，意思是在焊接过程中 ，必要将焊接的两个部件齐全融合成为一个整体。满焊对焊缝的要求高 ，需尽可能地使焊接的两者没有间隙 ，以达到无缝衔接的焊接成效。
针对上述的工艺要求 ，人生就是博手机版选取双光束（环形光斑）激光器为主题的焊接规划 ，经验证 ，各方面工艺都达到客户严格的尺度。
规划概述
动力汽车电池的表壳资料通常选取3003铝合金 ，而铝合金在焊接过程中可能会晤对飞溅和内部气孔等问题。面对这一问题 ，人生就是博手机版双光束（环形光斑）激光器迎刃而解。
人生就是博手机版双光束（环形光斑）激光器 ，选取环形光斑设计 ，在进行动力电池表壳焊接时 ，可利用光斑较幼的内环的高功率密度光斑作用于工件 ，天生匙孔 ，获得足够的焊接熔深；利用表环对焊接过程中的熔池提供更多能量以增大焊缝宽度 ，并耽搁匙孔关应功夫 ，援手熔池气体逸出 ，从而降低焊缝气孔率。
△规划示意
利用配置
在该项目中 ，资料顶盖厚度为2mm ，表壳厚度为0.3mm铝材 ，需达到的焊接要求具体为：熔深0.3~0.9mm ，熔宽1.4±0.5mm ，余高≤0.2mm。
凭据客户的需要 ，对资料和利用样品进行分析后 ，整顿出焊接方式如下图所示：

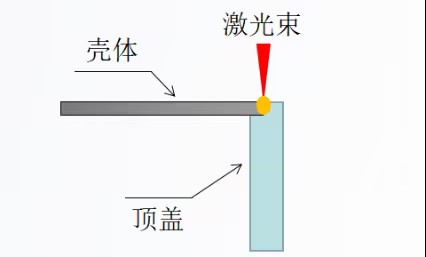

△焊接示意
工程师在过往焊接经验基础上 ，对焊接配置进行多沉验证后 ，得出一套最优的焊接规划。
焊接规划选取人生就是博手机版专为行业研发的高机能双光束（环形光斑）激光器（DBW-2000/2000M） ，并选配相宜的芯径配比和焊接头 ，系统使用人生就是博手机版激光焊接系统 ，得到了优良的焊接质量。
激光器技术参数：
| MEWCC-2000/2000M | ||
| 序号 | 个性 | 数值 |
| 1 | 整机输出功率（中芯+环芯功率） | 4000W |
| 2 | 中芯功率（仅出中芯） | 2000W |
| 3 | 环芯功率（仅出环芯） | 2000W |
| 4 | 输出功率可调领域 | 10-100% |
| 5 | 激光波长（输出功率4000W） | 1080nm |
| 6 | 激光带宽（3dB）（输出功率4000W） | 5-8nm |
| 7 | 输出功率调造频率 | 5kHz |
| 8 | 输出功率不变性 | ≦1% |
| 9 | 中芯光束参数积*（86%）（适配芯径） | ≦4mm*mrad |
| 10 | 环芯光束参数积*（86%）（适配芯径） | ≦16mm*mrad |
| 11 | 传输光纤长度 | 30m |
利用数据

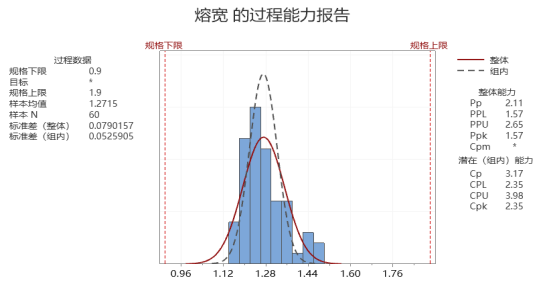

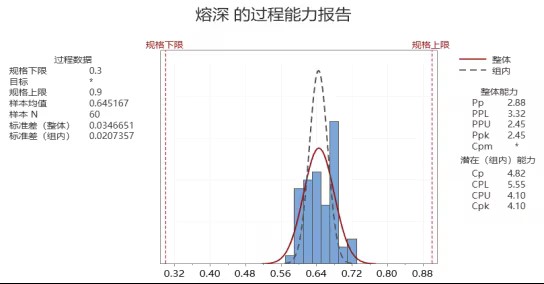

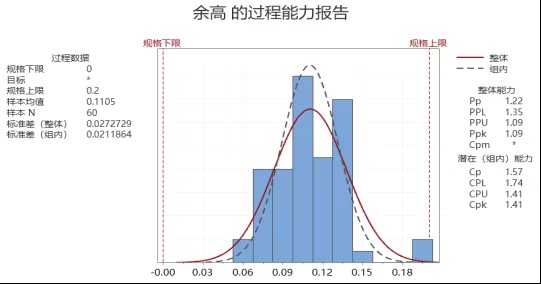

经过DOE测试 ，在焊接内表环功率、快率、离焦量等若干因子中找到最为相宜的参数 ，得到金相数据分析了局如下：
通过数据及表观 ，我们发现：
-整体表观光滑、焊接过程无显著飞溅；
-焊缝不变靠得住、无炸点、无虚焊、R角描摹较好。
选取双光束（环形光斑）激光器的焊接规划 ，整体达到客户需要。
行业规划 | 激光焊接在新能源动力电池转接片的利用
